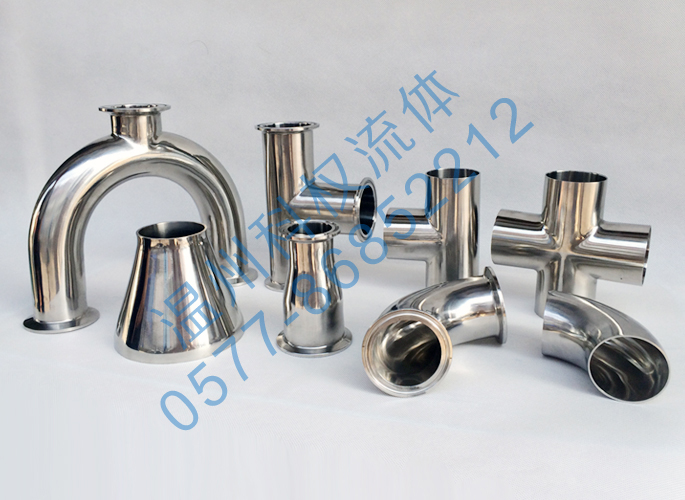

卫生级管件

卫生级管件在食品中应用要求较为严格，管件在管路中可以作为改变方向的一种，管件的连接形式有对焊、承插焊接、螺纹连接、法兰连接等。卫生级管件需经过卫生食品监督部门的产品检测合格，并获得产品使用许可证，食品的这种管件的耐蚀性、可焊性、耐热性及低温强度和机械特性都表现不错。管件主要适用于食品或制药行业的加工、储存和运输系统中。
卫生级管件选择的原则
    ①管件的选择是指根据管道级(类)别、设计条件(如设计温度、设计压力)、介质特性、材料加工工艺性能、焊接性能、经济性以及用途来合理确定管件的温度一压力等级、管件的连接形式。
    ②管件的选择应符合相应的标准规范，如《石油化工管道设计器材选用通则》(SH3059),《工业金属管道设计规范》(GB50316)等。
    ③管件的连接形式多种多样，相应的结构也有所不同，常用的有对焊连接、螺纹连接、承插焊连接和法兰连接四种连接形式。
    按照通用作法，DN50及以上的管道多采用对焊连接管件，DN40及以下多采用垠弯、承插焊或锥管螺纹连接管件。选用对焊连接管件时，应根据等强度的原则使管件的管子表号与所连接的管子的管子表号一致。
卫生级管件产品技术参数介绍：
1、用   途：乳品、食品、啤酒、饮料、制药、化妆品等工业领域。
2、执行标准：DIN、ISO、SMS、3A、IDF等；
3、采用材料：　不锈钢304、304、316、316L；
4、质量与用途：表面内外层以抛光工艺，表面精密度良好；
5、产品质量：符合出口及国家执行产品高压管件产品标准
6、产品特点：结构美观，表面光滑，耐酸碱，抗防腐、健康
7、适用介质：水、油、气及某些腐蚀液体
控制口径：DIN标准（DN10-DN150）、3A/IDF标准（1/2"-12"）、ISO标准（Ф12.7-Ф319.3）
卫生级管件选择常用标准规范
    ①GB/T 12459-2005《钢制对焊无缝管件》:DN=1O～500mm, A, B系列。
    ②GB/T 13401-1992《钢板制对焊管件》:DN=350～1200mm, A, B系列。
    ③GB/T 14383-2008(锻制承插焊和螺纹管件》:DN=15～80mm, A, B系列。
    ④GB/T 14626-2008《锻钢制螺纹管件》:DN=8～100mm,
    ⑤ GB/T 17185-1997《钢制法兰管件》:DN = 25～600mm, PN分别为2. 0MPa,5.0MPa、11.0MPa、15.0MPa、26.0MPa。
    ⑥SH 3408-1996《钢制对焊无缝管件):DN=15～500mm,
    ⑦SH 3409-1996《钢板制对焊管件):DN=200～1200mm,
    ⑧SH 3410-1996《锻钢制承插焊管件》:DN=10～80mm,
  ⑨11G/T 21634-1998《锻钢承插焊管件》
  ⑩HG/T 21635-1987《碳钢、低合金钢无缝对焊管件》:DN=50-600mm, PN分别25kg/cm²"、40kg/cm²、64kg/cm²、100kg/cm²。
  HG/T 21631-1990《钢制有缝对焊管件》:DN= 300.1000mm,
  SY/T 0510-1998《钢制对焊管件》:DN=15-600mm,
  SY 5257-2004《油气输送用钢制弯管》
  SU 3419《非合金钢和合金钢对焊管件》
  SO 5251《不锈钢对焊管件》
  ASME B16.9《工厂制造锻钢对焊管件》
  ASME B16. 11《承插焊和螺纹锻钢管件》
  ASME B16-28《锻钢对焊小半径弯头和回弯头》
  MSS SP-43《锻制不锈钢对焊管件》
  MSS SP-75《锻钢对焊管件》
MSS SP-79《承插焊异径插人件》
MSS SP-83《承插焊和螺纹活接头》
MSS SP-95《缩径管和圆堵头》
MSS SP-97《承插焊、螺纹和对焊端的整体加强式管座》
JIS B2311《通用钢制对焊管件》
