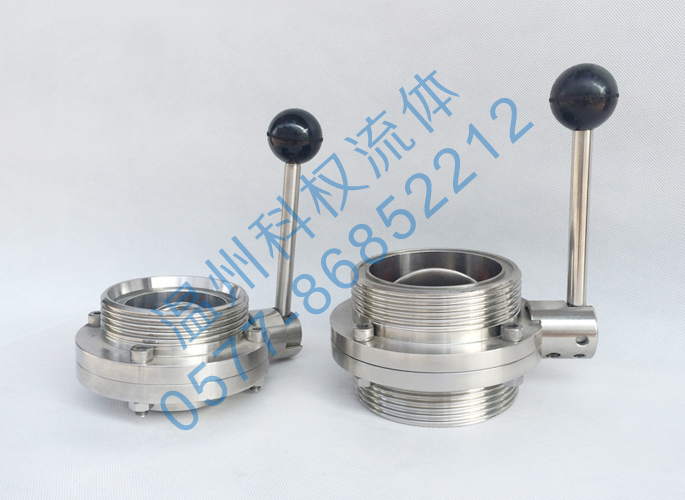

卫生级德标螺纹蝶阀
产品说明：
品牌：科权流体设备
材质：不锈钢
连接形式：螺纹
结构形式：垂直板式
适用介质：水,油,酸性
压力环境：常压
工作温度：常温
执行标准：德标
流动方向：单向 双向
驱动方式：手动 电磁
公称通径：40（mm）
结构形式：浮动球球阀
连接形式：快装、焊接、螺纹
阀门材质：SUS304、SUS316L,锻造
密封材料：EPDM、NBR、PTFE
阀门规格：ISO标准：Ф19(0.75s)——Ф108（4.25s）;DIN标准：DN15—DN150；
产品包装：纸箱/木箱包装/塑料
密封圈：三元乙丙橡胶，有良好的回弹性和长时间的使用寿命。
应用范围：食品、饮料、制药、乳制品、啤酒以及精细化工
工作原理：可以经过驱动装置来遥控或通过手柄来进行操作调节
标准质量：快装蝶阀内外用采用了抛光工艺，达到食品卫生对表面精密度的要求。
加工定制：是
快装蝶阀产品详情介绍
快装蝶阀属中线软密封蝶阀，其密封原理为，阀板加工时保证其密封面具有合适的表面粗造度值，合成橡胶阀座在模压成型时形成密封面合适的表面粗糙值。阀门关闭时，通过阀板的转动，阀板的外圆密封面挤压合成橡胶阀座，使合成橡胶阀座产生弹性变形弹性力作为密封比压保证阀门的密封。
快装蝶阀优点
①.蝶阀采用不锈钢材质，可以减少摩擦力的操作，使启闭更加灵活迅速。
②.阀门选型美观，材料耗用省，安装尺寸小，重量轻，表面抛光技术，不易有粘物和脏物，无毛刺不扎手。
③.启闭范围为0~90 °，并且在每隔15度的位置中，具有可调节功能。
④.蝶阀手柄采用扳动式和拉动式，可承受大的操作力矩，并且不易扳断。
⑤.阀杆配置有尼龙轴套，减小大的磨擦力，使启闭轻松。
⑥.阀门密封圈与阀板采用进口零配件，保证蝶阀的使用性能，并且延长了阀门的使用寿命。
⑦.应用了高精度的车床精车阀体，使阀门达到互换性，避免因橡胶而不能保证其性能的不稳定性。
⑧.阀门经过严格的强度和密封测试，并在抽样次数不低于3000次的疲劳寿命试验，保证其质量和工作寿命长度。
⑨.蝶阀的通径与管道内径，启动时呈流线型的阀板和流体方向一样，流量大、阻车小，无介质积聚问题。
⑩.手动快装蝶阀的阀板在运动时会带有擦拭性，并能依据密封件强度使用于粉状和颗粒状介质。
选购快装蝶阀时请注意，在使用本类阀门时要达到严格密封，并且气体泄漏需为零，这样才能有效保证使用寿命，工作温度需为10℃～150℃，阀门的开启度依据蝶板的旋转角度来确定的。

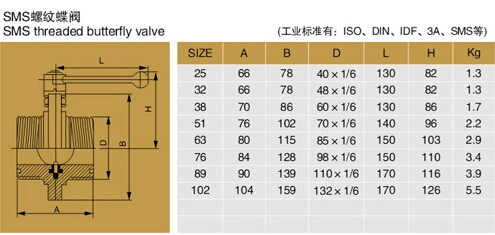

卫生级德标螺纹蝶阀结构图
卫生级德标螺纹蝶阀主要技术和主要零件参数图
