快装蝶阀的工作原理

快装蝶阀的阀板为一圆盘，可绕阀体内一固定轴旋转，当圆盘旋转至与流体流动方向平行时，阀门开启;当圆盘旋转至与流体流动方向垂直时，阀门关闭。蝶阀的阀板受力均匀，扭矩小，旋转90°即可全启或全闭，操作很方便。

蝶阀的阀板有垂直板式和斜板式两种。斜板式蝶阀的开启扭矩比垂直板式蝶阀更小，因此启闭时更加省力。大型蝶阀较多采用斜板式阀板。

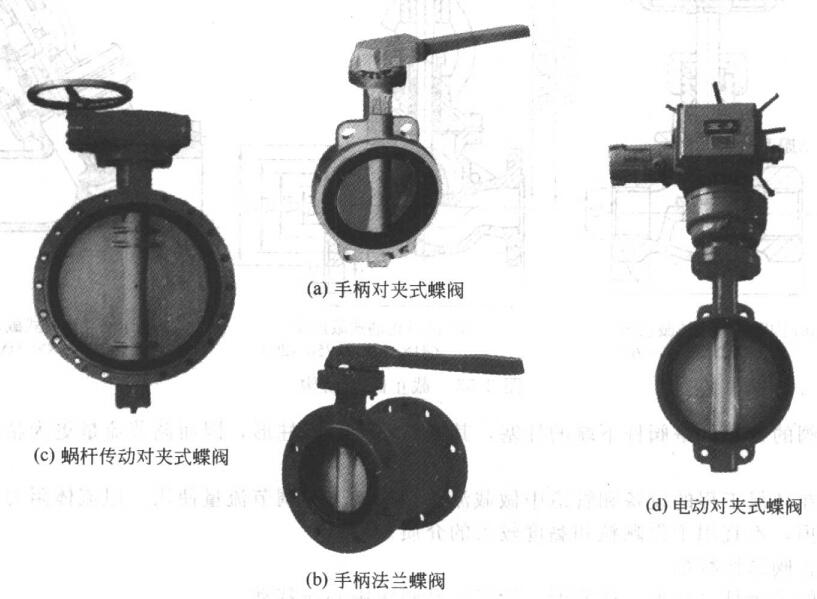

蝶阀的安装形式有法兰式和对夹式两种，对夹式蝶阀阀体非常薄，占据的安装位置比其他任何型号的阀门都小。
快装蝶阀的传动方式有手柄传动、蜗杆传动、电动式和气动式等多种形式。尺寸较小的蝶阀可采用手动(DN32-300)和气动式(DNI00-400)，尺寸较小的蝶阀可采用蜗杆传动(DN150-2000)和电动式(DN500-2000)。
蝶阀可在环保工程的设备和管道中作截流、切换流道和调节流量之用。
(2)快装蝶阀的结构特征
蝶阀的关闭件为圆盘形，可绕阀体内一固定轴旋转而达到启闭的目的。
(3)快装蝶阀的特点
①与相同公称压力等级的平行式闸阀比较，尺寸小，重量轻;
②密封性能好;
③开启力小，开关较快;
④具有一定的调节性能;
⑤适用于温度低于80℃，压力低于1 MPa的一般液体介质。
