卫生级快装蝶阀常用的橡胶衬里的典型结构形式

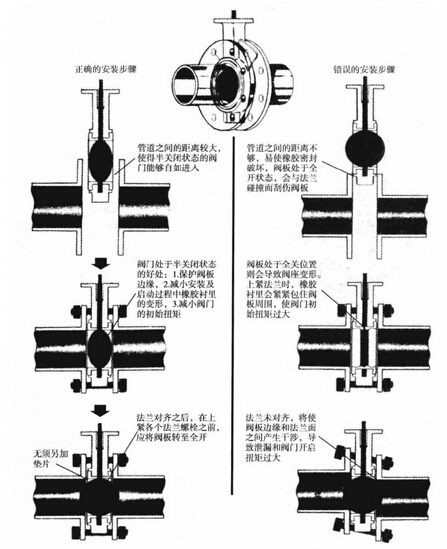

大多数快装蝶阀是过盈密封型阀门，阀座具有橡胶衬里。当所密封的介质与橡胶不相容时，可用聚四氟乙烯衬里，并用弹性垫支撑，从而给阀座施加弹力。
常用的橡胶衬里的结构形式有很多，典型结构有以下几种:

(1)快装蝶阀中，橡胶衬里包含一只U形环，U形环没有固定，可以在阀体上滑动。这种阀座很容易更换。如果衬里是由刚性较大的材料如聚四氟乙烯制成，则制造阀体时将其沿中心线分为两半，以便于安装衬里。
(2)橡胶衬里固定在阀体上，这种结构的优点是当衬里松动的时候，由阀板转动所引起的橡胶衬里的磨损较小。其缺点是这种衬里不能更换。
(3)U形橡胶衬里固定在一只金属圈上，这种结构可用于剖分式阀体。
